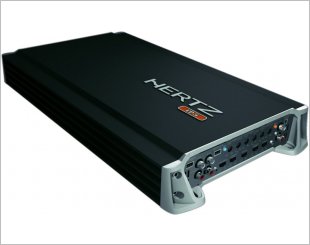

Herzt EP5 Forstærker

Beskrivelse

EP 5 er en multikanals forstærker, der tilbyder effekt på op til 630W. Ved hjælp af en specialkontakt til hurtig konfiguration i 3-kanals tilstand leverer EP5 190W x 2 (4 Ohm) + 250W x 1 (2 Ohm).

C-kanalen er dedikeret til at drive subwooferen. Af den grund er det udstyret med et enkelt high power-trin. Strømforsyningssektionen er udstyret med to multi-vikling toroidale kernetransformatorer sammen med Low ESR 105 ° C kondensatorer, hvilket sikrer meget høj effektivitet.
EP 5 kan prale af ekstrem pålidelighed takket være brugen af ​​FR-4 dobbeltlaget PCB materiale. 70 μm tykke kobberspor i kombination med robuste kobberstænger bruges til stier med høj strømoverførsel.

Avanceret elektronik og optimeret kølesystem giver EP 5 mulighed for at levere høj effekt, selv under vanskelige forhold.

Strømforsyning

Strømforsyningsspænding: 11 ÷ 15 VDC
Idle strøm: 1,5 A
Idle strøm, når slukket: 0,04 mA
Forbrug @ 1, 14,4 VDC (Max Musical Power): 44 A

Forstærker fase

Distorsion – THD (100 Hz @ 4 Ω): 0,09%
Båndbredde A & B Ch (-3 dB): 7 ÷ 60 kHz
Båndbredde C Ch (-3 dB): 7 ÷ 150 Hz
S / N-forhold A & B Ch (En vægtet @ 1 V): 98 dB
S / N-forhold C Ch (En vægtet @ 1 V): 102 dB
Dæmpningsfaktor A & B Ch (100 Hz @ 4 Ω): 100
Dampfaktor C Ch (100 Hz @ 4 Ω): 200
Forfølsomhed: 0,3 ÷ 5 V
Højttaler-indfølsomhed: 1,4 ÷ 24 V
Forindgang impedans: 15 kΩ
Højttaler-impedans: 5 kΩ
Belastningsimpedans (MIN): 5 Ch: 4 x 2 Ω + 1 x 2 Ω; 3 Ch: 2 x 4 Ω + 1 x 2 Ω
